近年鐵皮廠房火警頻傳,消防安全更顯重要,若政府單位發現消防設備不符合規範將大力開罰!如何選擇排煙設備及廠商,成為許多工廠重視的問題。


以下將針對廠房常見的太子樓(或稱通風氣樓、排氣樓)以及佛司特採光通風排煙窗,從不同角度作全面性比較與分析,並且在文末附上消防法規供大家參考。


選擇適合的排煙設備可提升工安,而且能有效降低施作與後續維修成本。無論您是新工廠或是舊廠房,佛司特都建議務必先了解,有助於做出更客觀有利的決定。


採光通風排煙窗、太子樓簡介


排煙設備通常可分為自然排煙以及機械排煙,採光通風排煙窗與太子樓都屬裝設在屋頂的自然排煙設備。

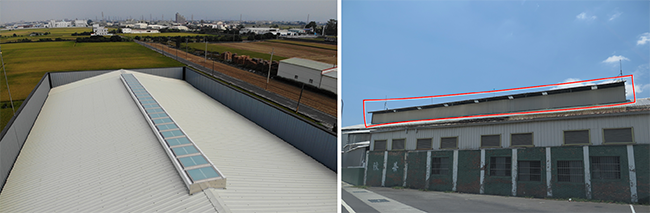

圖左為採光通風排煙窗,圖右紅框處太子樓。兩者都屬裝設在廠房屋頂的自然排煙設備。


傳統排煙窗通常無法兼顧通風及採光,佛司特採光通風排煙窗的特殊結構設計,提供了常態性的通風及採光功能,發生火災時可加大排煙的開孔面積,為工廠廠房提供全面的解決方案。


太子樓又稱「通風氣樓、氣樓」,是台灣早期多數鐵皮廠房採用的消防排煙設備。常見為 600 型和 800型。簡單來說,800 型是較新的型號,通風量跟採光面積都比 600 型來得大。


採光通風排煙窗、太子樓 施工方式比較

太子樓多建於建築中脊或屋頂浪板上,若要增建,可能會牽動整個廠房的屋頂結構,工程浩大。此外,太子樓多半是量身訂做,低模組化導致設計品質較不穩定。


佛司特採光通風排煙窗則採一致性的模組化設計,品質穩定且可依照客戶需求多樘續接,施工安裝流程相對單純,無需更動建築或屋頂的結構。


曾有排煙需求的生技食品公司,考量到興建太子樓需要重新計算屋頂結構,後來選擇了採光通風排煙窗,不管是施工過程或結果都讓客戶相當滿意!


簡單的施工流程,適用各種屋頂,不管是浪板或水泥屋頂,佛司特採光通風排煙窗都適用!

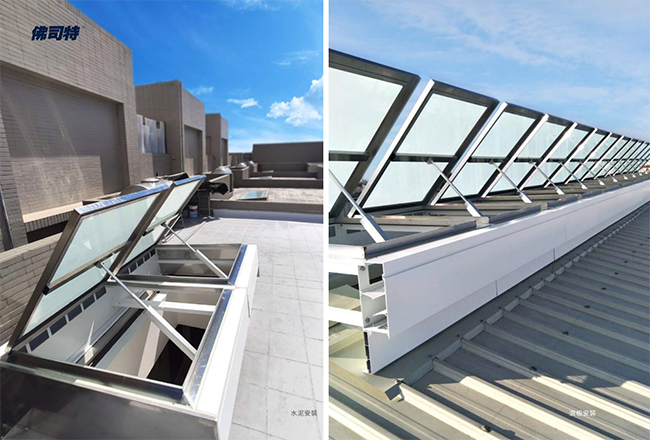

左為採光通風排煙窗安裝於水泥屋頂,右為安裝於浪板屋頂。


採光通風排煙窗、太子樓 採光優缺點比較

太子樓本身並沒有採光功能,為了加強採光,工廠多半會在屋頂鋪設 PC 浪板或 FRP 採光板。經年累月風吹日曬雨淋,使用的壽命並不長,很容易破裂進而漏水,維修不但麻煩又是一大筆費用。


尤其現在缺工狀況嚴重,有錢不一定找得到人來修。對於時間就是金錢的企業來說,把心力浪費在這種地方實在不划算!


佛司特採光通風排煙窗上方排煙口關閉時,玻璃材質的排煙窗仍可引入自然光,讓室內保持光亮,白天可大幅減少燈具使用。

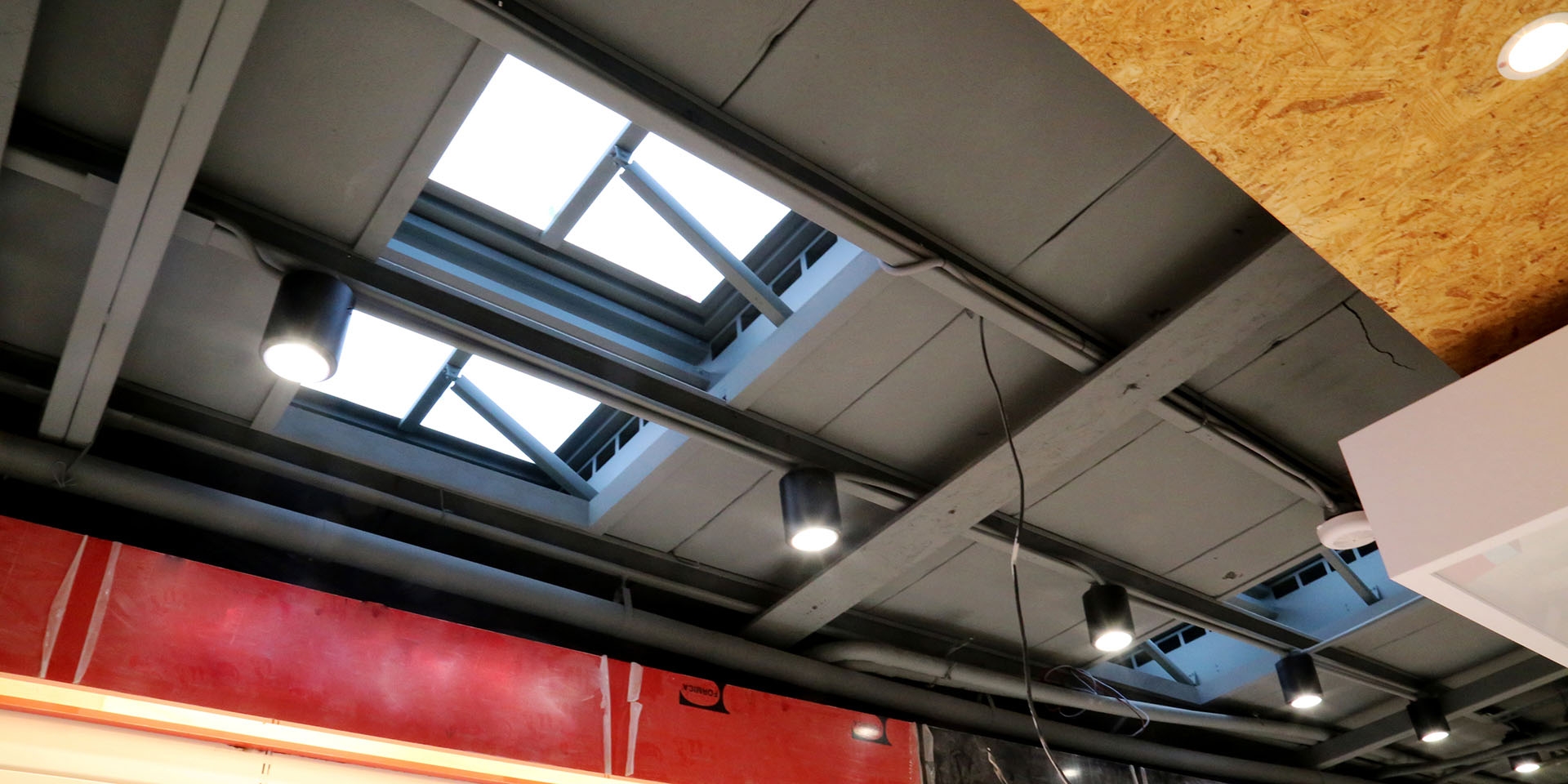

採光通風排煙窗關閉仍能引入自然光。/ 新北知名電器行安裝案例


已經有許多老客戶回饋,安裝採光通風排煙窗之後每個月都省下可觀的電費!相較於玻璃纖維組成的浪板,玻璃更加耐用,使用壽命更長,全方位達到低碳節能的效果。


採光通風排煙窗、太子樓 漏水機率比較

悶熱、不通風,是許多鐵皮廠房面臨的問題。太子樓的開口愈大,通風效果就愈好,但如果沒有關起來,碰上下雨天,側風潑水的機率也會變高。對於高度要求廠房保持乾燥的產業來說,非常困擾。


為了防止漏水,有些廠房會在太子樓開孔處增設百葉。但是百葉窗在關閉的狀態,又會大幅影響採光,很難兩全其美。

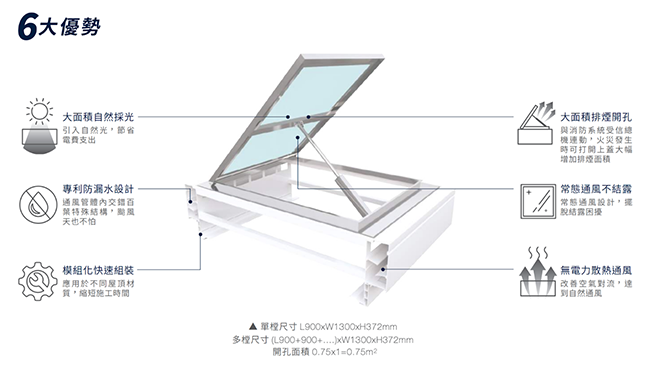

佛司特專長特殊結構設計,不同於傳統排煙窗,採光通風排煙窗排煙口關閉時,兩側散熱管體仍可利用煙囪效應將熱空氣排出戶外,改善住宅或工廠的空氣對流。


採光通風排煙窗平常關閉時,通風管體的交錯設計有效防止進水,加強防護避免漏水,保持廠房室內舒適乾爽。

採光通風排煙窗有防漏水的專利設計,即使颱風天也不怕。


採光通風排煙窗與太子樓優缺點總整理

比較表

太子樓

採光通風排煙窗

功能

廠房屋頂自然排煙設備

廠房屋頂自然排煙設備

施工

為廠房量身訂做,可能需要改動屋頂結構。

模組化設計,無需改動建築及屋頂結構,施工快速方便。

採光

無採光功能,需另鋪設PC / FRP 浪板,但長期陽光曝曬易破裂

玻璃材質可引入自然光,且更加厚實耐用

通風

800型太子樓比600型通風量更大

常態通風設計,在關閉狀態蝦仍可保持空氣對流

防漏水

開口大會使側風潑水機率增加

通風管體中有特殊結構可防漏水





看更多採光通風排煙窗案例點我


耐用、多功能 佛司特成為廠房最划算投資

工廠設備是長期投資,選擇適用的產品能省下許多時間、金錢、人力成本。建議大家在選擇排煙設備時,盡量不要以「價格」為唯一考量,還要考慮後續的維修等問題。


佛司特採光通風排煙窗材質好、耐用、產品週期長,並且安裝容易不受建材限制,安裝過程廠房不必停工,完全不會影響到生產線時程,從這一步就開始為您省下更多成本。


消防安全、通風、採光,佛司特一次解決,免去傳統工廠設備頭痛醫頭、腳痛醫腳的麻煩,大幅減少後續維修問題,成為目前最完整的解決方案,讓很多不同產業的廠房都成為我們的客戶,成為廠房最聰明的投資!


如果您還有疑問,或是想更深入了解,歡迎直接與我們聯繫,會有專員針對您的廠房條件,提供客製化建議!

附錄:消防法規參考 (H3)

如何確定工廠符合消防法規,建議可參考《各類場所安全設備設置標準》第188、189 條法規,摘錄如下,供大家參考,以免受罰:


第188條

一、每層樓地板面積每五百平方公尺內,以防煙壁區劃。但戲院、電影院、歌廳、集會堂等場所觀眾席,及工廠等類似建築物,其天花板高度在五公尺以上,且天花板及室內牆面以耐燃一級材料裝修者,不在此限。


二、地下建築物之地下通道每三百平方公尺應以防煙壁區劃。


三、依第一款、第二款區劃(以下稱為防煙區劃)之範圍內,任一位置至排煙口之水平距離在三十公尺以下,排煙口設於天花板或其下方八十公分範圍內,除直接面向戶外,應與排煙風管連接。但排煙口設在天花板下方,防煙壁下垂高度未達八十公分時,排煙口應設在該防煙壁之下垂高度內。


四、排煙設備之排煙口、風管及其他與煙接觸部分應使用不燃材料。


五、排煙風管貫穿防火區劃時,應在貫穿處設防火閘門;該風管與貫穿部位合成之構造應具所貫穿構造之防火時效;其跨樓層設置時,立管應置於防火區劃之管道間。但設置之風管具防火性能並經中央主管機關審核認可,該風管與貫穿部位合成之構造具所貫穿構造之防火時效者,不在此限。


六、排煙口設手動開關裝置及探測器連動自動開關裝置;以該等裝置或遠隔操作開關裝置開啟,平時保持關閉狀態,開口葉片之構造應不受開啟時所生氣流之影響而關閉。手動開關裝置用手操作部分應設於距離樓地板面八十公分以上一百五十公分以下之牆面,裝置於天花板時,應設操作垂鍊或垂桿在距離樓地板一百八十公分之位置,並標示簡易之操作方式。


七、排煙口之開口面積在防煙區劃面積之百分之二以上,且以自然方式直接排至戶外。排煙口無法以自然方式直接排至戶外時,應設排煙機。


八、排煙機應隨任一排煙口之開啟而動作。排煙機之排煙量在每分鐘一百二十立方公尺以上;且在一防煙區劃時,在該防煙區劃面積每平方公尺每分鐘一立方公尺以上;在二區以上之防煙區劃時,在最大防煙區劃面積每平方公尺每分鐘二立方公尺以上。但地下建築物之地下通道,其總排煙量應在每分鐘六百立方公尺以上。


九、連接緊急電源,其供電容量應供其有效動作三十分鐘以上。


十、排煙口直接面向戶外且常時開啟者,得不受第六款及前款之限制。前項之防煙壁,指以不燃材料建造,自天花板下垂五十公分以上之垂壁或具有同等以上阻止煙流動構造者。但地下建築物之地下通道,防煙壁應自天花板下垂八十公分以上。


第 189 條

特別安全梯或緊急昇降機間排煙室之排煙設備,依下列規定選擇設置:

一、設置直接面向戶外之窗戶時,應符合下列規定:

  1. 在排煙時窗戶與煙接觸部分使用不燃材料。

  2. 窗戶有效開口面積位於天花板高度二分之一以上之範圍內。

  3. 窗戶之有效開口面積在二平方公尺以上。但特別安全梯排煙室與緊急昇降機間兼用時(以下簡稱兼用),應在三平方公尺以上。

  4. 前目平時關閉之窗戶設手動開關裝置,其操作部分設於距離樓地板面八十公分以上一百五十公分以下之牆面,並標示簡易之操作方式 。


二、設置排煙、進風風管時,應符合下列規定:

  1. 排煙設備之排煙口、排煙風管、進風口、進風風管及其他與煙接觸部分應使用不燃材料。

  2. 排煙、進風風管貫穿防火區劃時,應在貫穿處設防火閘門;該風管與貫穿部位合成之構造應具所貫穿構造之防火時效;其跨樓層設置時,立管應置於防火區劃之管道間。但設置之風管具防火性能並經中央主管機關認可,該風管與貫穿部位合成之構造具所貫穿構造之防火時效者,不在此限。

  3. 排煙口位於天花板高度二分之一以上之範圍內,與直接連通戶外之排煙風管連接,該風管並連接排煙機。進風口位於天花板高度二分之一以下之範圍內;其直接面向戶外,開口面積在一平方公尺(兼用時,為一點五平方公尺)以上;或與直接連通戶外之進風風管連接,該風管並連接進風機。

  4. 排煙機、進風機之排煙量、進風量在每秒四立方公尺(兼用時,每秒六立方公尺)以上,且可隨排煙口、進風口開啟而自動啟動。

  5. 進風口、排煙口依前款第四目設手動開關裝置及探測器連動自動開關裝置;除以該等裝置或遠隔操作開關裝置開啟外,平時保持關閉 狀態,開口葉片之構造應不受開啟時所生氣流之影響而關閉。

  6. 排煙口、進風口、排煙機及進風機連接緊急電源,其供電容量應供其有效動作三十分鐘以上。


資料來源:全國法規資料庫
