產品名稱 : 採光通風排煙窗
產品描述

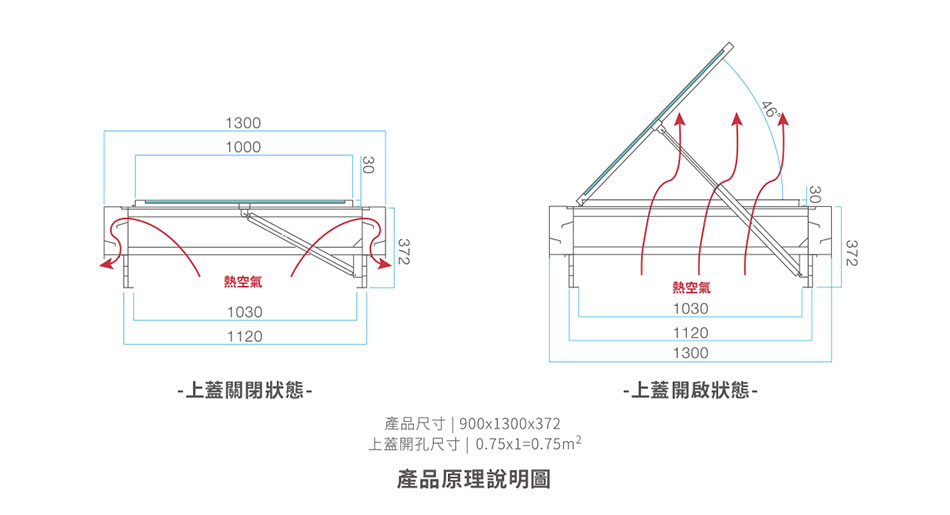

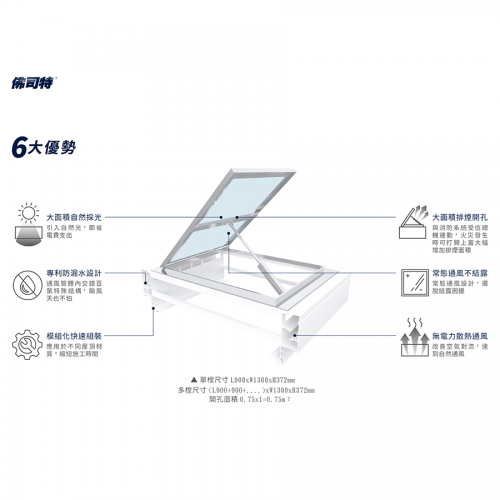

針對消防排煙方面,本公司推出採光通風排煙窗,本產品的特殊結構設計提供了常態性的採光及通風功能,而發生火災時可加大排煙的開孔面積,採光、通風、排煙窗三合一

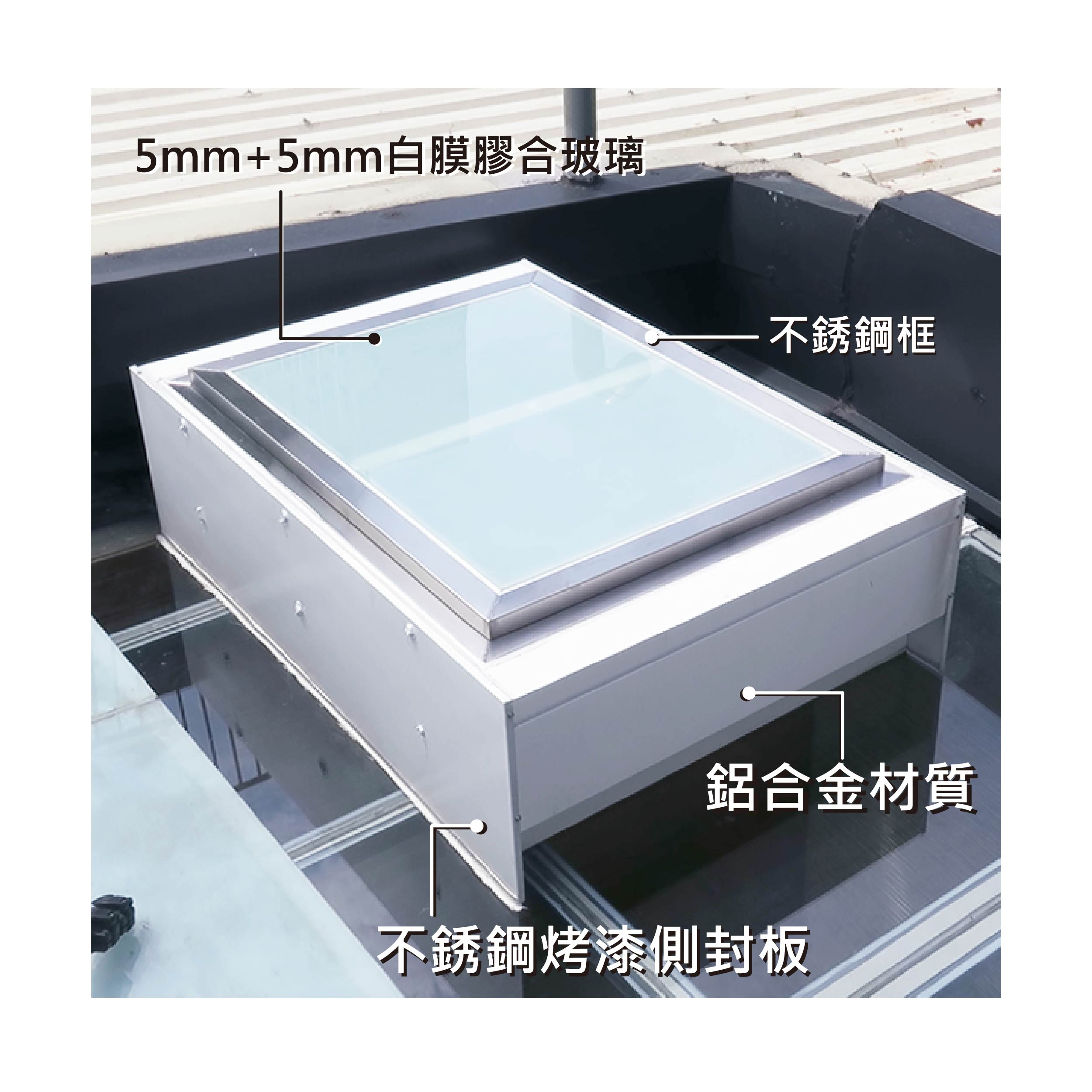

  1. 大面積自然採光 : 上方排煙口關閉時,排煙窗仍可引入自然光,讓您白天時不用開燈,即可保持室內光亮,大幅減少電費及燈具使用,達到低碳節能效果

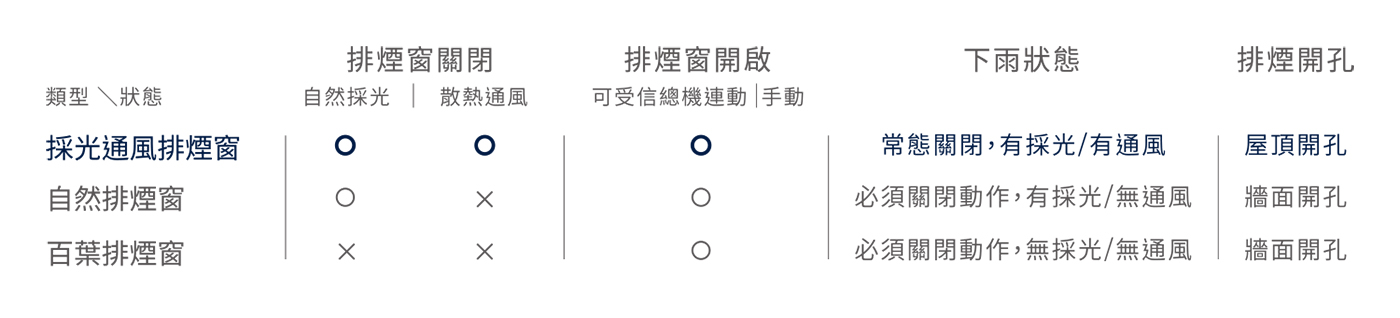

  2. 免電力散熱通風 : 不同於傳統排煙窗,上方排煙口關閉時,兩側散熱管體仍可利用煙囪效應其自然往上的熱浮力,將熱空氣排出至戶外,進一步改善住宅或工廠的空氣對流,使室內通風不悶熱,促進人體血液循環

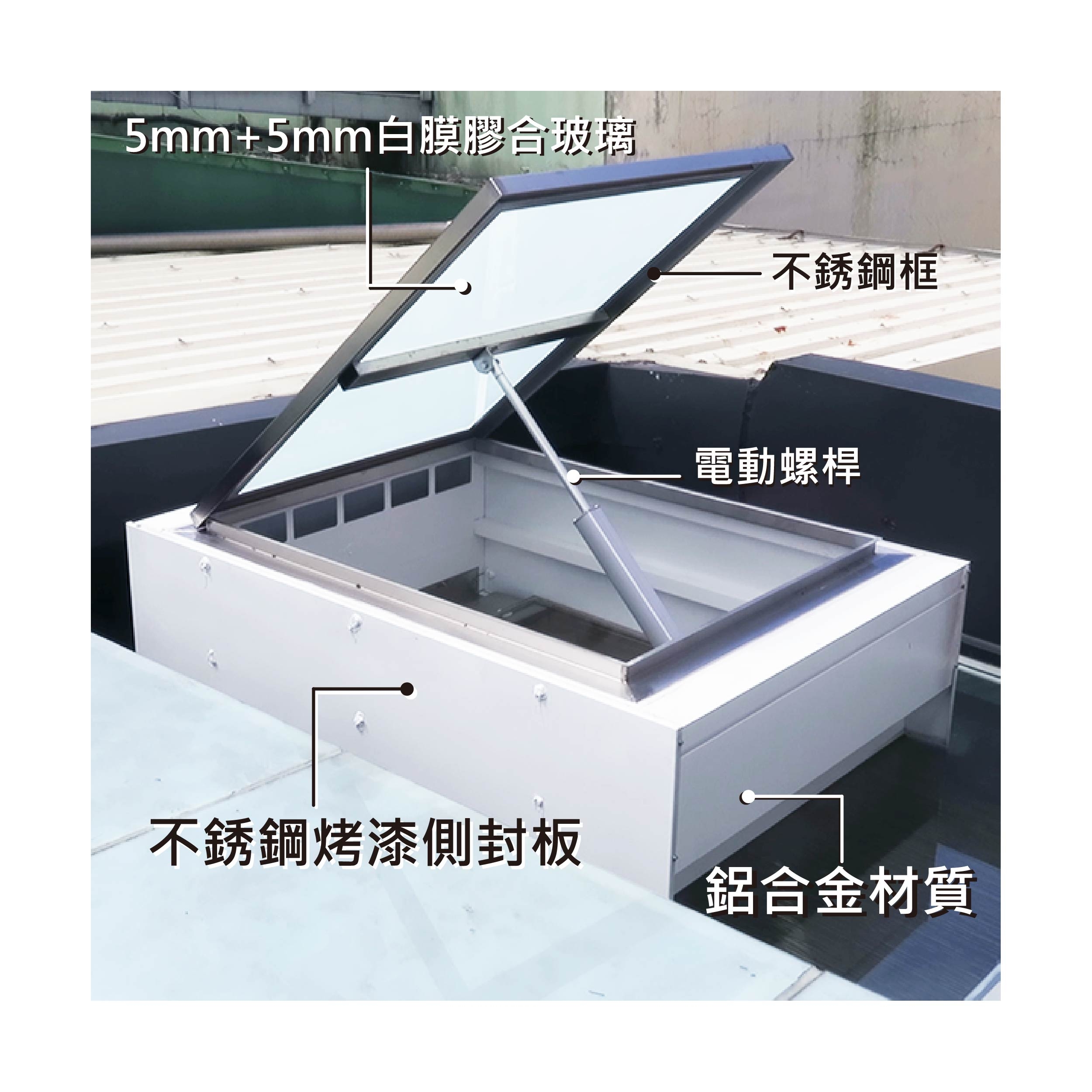

  3. 大面積排煙開孔 : 與消防系統受信總機連動,火災發生時可打開上蓋,大幅增加排煙面積
  4. 防漏水專利設計 : 平常關閉時,散熱管體的交錯百葉設計有效防止進水,提供舒適乾爽的室內環境
  5. 常態通風不結露 : 具有常態性通風的設計,擺脫結露困擾
  6. 模組化多樘續接 : 一致性的模組化設計,可依照客戶需求,多樘續接

此一創新的設計將大幅地顛覆傳統的排煙窗,對於廠房的採光、通風、排煙需求,提供更全面的解決方案。
實際安裝案例、看孔洞尺寸圖

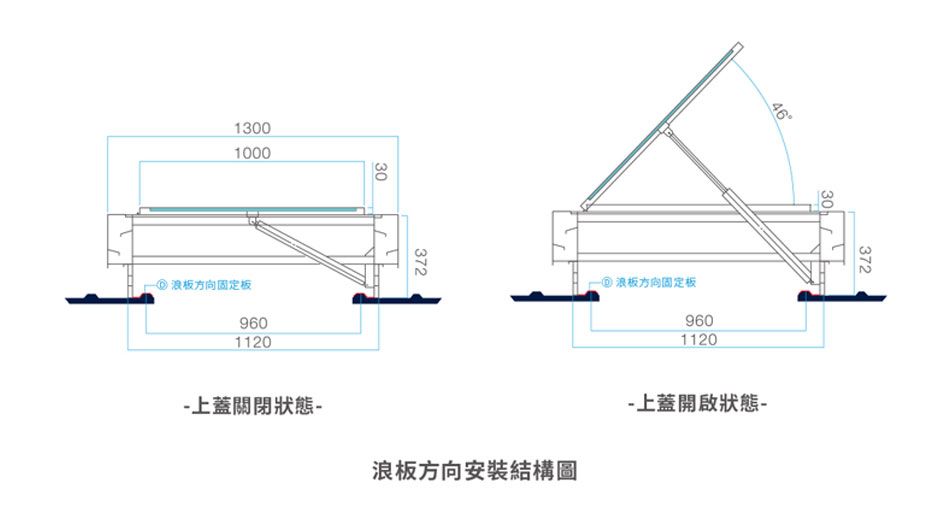

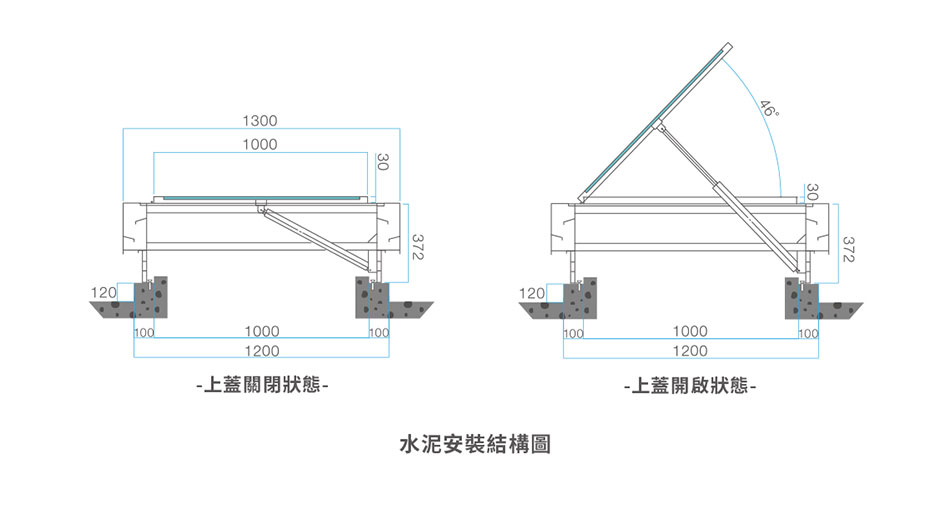

如何確認現有的浪板、水泥孔洞尺寸

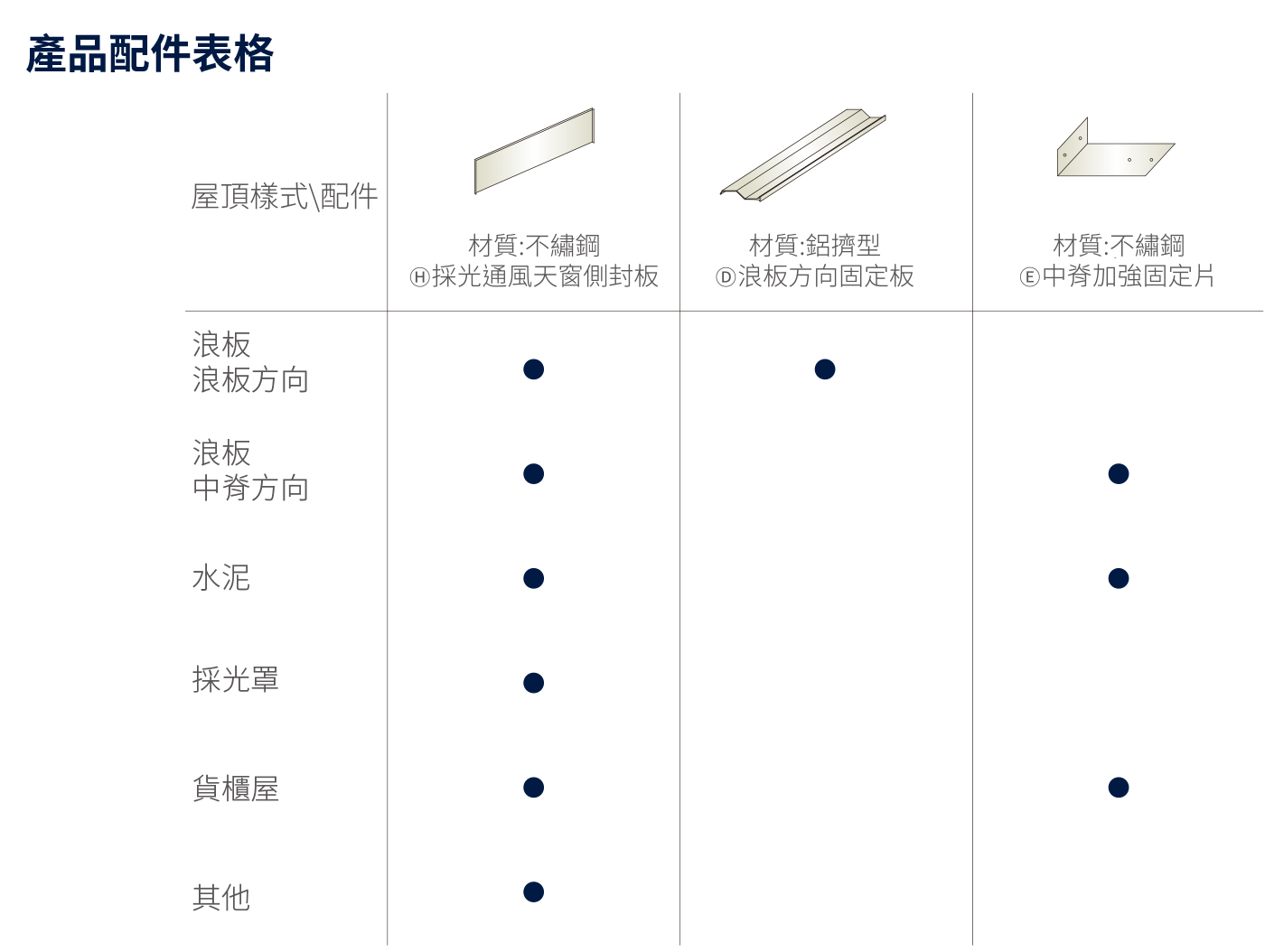

採光通風排煙窗-產品配件表格

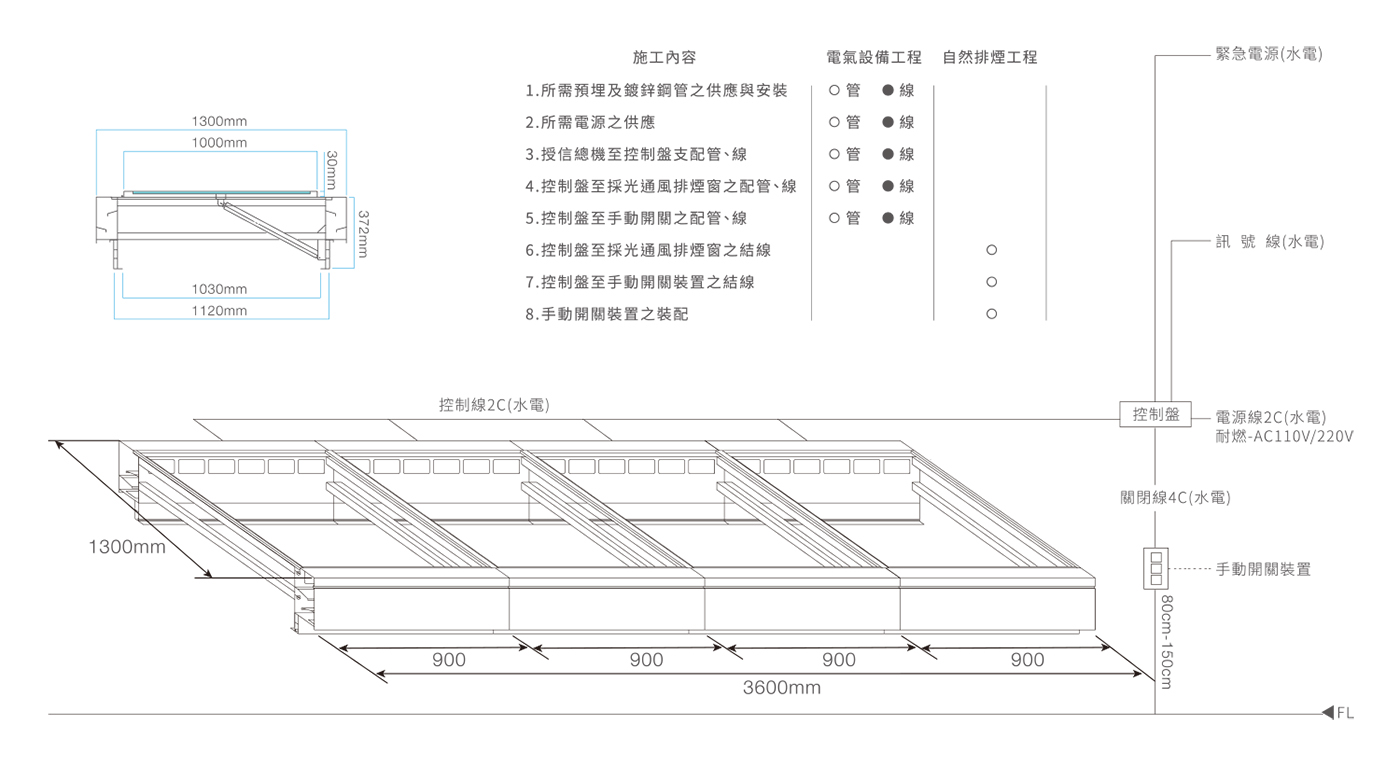

採光通風排煙窗-電控圖.施工範圍

法規名稱:各類場所消防安全設備設置標準

第 三 編 消防安全設計

第 四 章 消防搶救上之必要設備

第 三 節 排煙設備

第 188 條

第二十八條第一項第一款至第四款排煙設備,依下列規定設置:

一、每層樓地板面積每五百平方公尺內,以防煙壁區劃。但戲院、電影院、歌廳、集會堂等場所觀眾席,及工廠等類似建築物,其天花板高度在五公尺以上,且天花板及室內牆面以耐燃一級材料裝修者,不在此限。

二、地下建築物之地下通道每三百平方公尺應以防煙壁區劃。

三、依第一款、第二款區劃(以下稱為防煙區劃)之範圍內,任一位置至排煙口之水平距離在三十公尺以下,排煙口設於天花板或其下方八十公分範圍內,除直接面向戶外,應與排煙風管連接。但排煙口設在天花板下方,防煙壁下垂高度未達八十公分時,排煙口應設在該防煙壁之下垂高度內。

四、排煙設備之排煙口、風管及其他與煙接觸部分應使用不燃材料。

五、排煙風管貫穿防火區劃時,應在貫穿處設防火閘門;該風管與貫穿部位合成之構造應具所貫穿構造之防火時效;其跨樓層設置時,立管應置於防火區劃之管道間。但設置之風管具防火性能並經中央主管機關審核認可,該風管與貫穿部位合成之構造具所貫穿構造之防火時效者,不在此限。

六、排煙口設手動開關裝置及探測器連動自動開關裝置;以該等裝置或遠隔操作開關裝置開啟,平時保持關閉狀態,開口葉片之構造應不受開啟時所生氣流之影響而關閉。手動開關裝置用手操作部分應設於距離樓地板面八十公分以上一百五十公分以下之牆面,裝置於天花板時,應設操作垂鍊或垂桿在距離樓地板一百八十公分之位置,並標示簡易之操作方式。

七、排煙口之開口面積在防煙區劃面積之百分之二以上,且以自然方式直接排至戶外。排煙口無法以自然方式直接排至戶外時,應設排煙機。

八、排煙機應隨任一排煙口之開啟而動作。排煙機之排煙量在每分鐘一百二十立方公尺以上;且在一防煙區劃時,在該防煙區劃面積每平方公尺每分鐘一立方公尺以上;在二區以上之防煙區劃時,在最大防煙區劃面積每平方公尺每分鐘二立方公尺以上。但地下建築物之地下通道,其總排煙量應在每分鐘六百立方公尺以上。

九、連接緊急電源,其供電容量應供其有效動作三十分鐘以上。

十、排煙口直接面向戶外且常時開啟者,得不受第六款及前款之限制。前項之防煙壁,指以不燃材料建造,自天花板下垂五十公分以上之垂壁或具有同等以上阻止煙流動構造者。但地下建築物之地下通道,防煙壁應自天花板下垂八十公分以上。

資料來源:內政部消防署-消防法令查詢系統-各類場所消防安全設備設置標準
